Snapdragon 8s Gen 3: इस चिप के अंदर क्या बदला, और इसका असली दम कहाँ छिपा है?
Snapdragon नाम में “8s” जुड़ते ही ज्यादातर लोग इसे सीधे 8 Gen 3 का हल्का version मान लेते हैं। लेकिन इस SoC को करीब से देखने पर पता चलता है कि Qualcomm ने 8 Series की कई premium technologies को एक साथ रखा, लेकिन हर subsystem को एक जैसा नहीं बनाया। कुछ जगह performance पर जोर है, कहीं AI hardware महत्वपूर्ण है, तो कहीं camera, connectivity और power efficiency के बीच balance दिखाई देता है।
Qualcomm ने Snapdragon 8s Gen 3 को 18 March 2024 को पेश किया था। यह 4nm process technology पर बनी mobile platform है और इसका Qualcomm part number SM8635 है। इसके अंदर Kryo CPU, Adreno GPU, Hexagon AI hardware, Spectra ISP, Sensing Hub, Snapdragon X70 5G Modem-RF System, memory subsystem, display/video hardware और connectivity components एक integrated platform के रूप में काम करते हैं।
यहीं से 8s Gen 3 को समझने का सही तरीका शुरू होता है। इसे केवल आठ CPU cores वाली chip मानना अधूरा होगा। Camera से आने वाले data के लिए dedicated ISP है, AI workloads के लिए Hexagon architecture है, graphics के लिए Adreno GPU है और cellular communication के लिए अलग X70 Modem-RF System है। इन सबके बीच memory और बाकी system interfaces data को एक block से दूसरे block तक पहुंचाने में भूमिका निभाते हैं।
इस chip की असली anatomy इसलिए उसके individual specifications से ज्यादा इन अलग-अलग processing blocks के बीच बने relationship में दिखाई देती है।
एक ही silicon में इतनी अलग-अलग processing क्यों?
Modern smartphone SoC का सबसे बड़ा फायदा यही है कि हर काम के लिए CPU को इस्तेमाल करने की जरूरत नहीं पड़ती।
मान लीजिए फोन का camera खुला है। Image sensor से आने वाला raw data सीधे CPU के पास जाकर पूरी तरह process नहीं होता। Imaging workload का बड़ा हिस्सा Spectra ISP जैसे dedicated hardware को दिया जा सकता है। इसी तरह AI-based processing के लिए Hexagon NPU और Qualcomm AI Engine के दूसरे हिस्से इस्तेमाल होते हैं।
Game चलाते समय GPU graphics rendering का बड़ा हिस्सा संभालता है। 5G data transfer के दौरान X70 Modem-RF System cellular communication को process करता है। Low-power sensor और audio-related tasks के लिए Sensing Hub अलग भूमिका निभाता है।
इस design का फायदा सिर्फ speed नहीं है। Specialized hardware किसी particular workload को comparatively efficient तरीके से process कर सकता है, जिससे main CPU को हर छोटे-बड़े काम में लगातार busy रखने की जरूरत कम होती है। यह एक heterogeneous processing system है, जहाँ अलग-अलग blocks अपने-अपने काम के लिए बनाए गए हैं।
CPU: 1+4+3 configuration की कहानी
Snapdragon 8s Gen 3 में Qualcomm Kryo 64-bit CPU है। Qualcomm की official specification के अनुसार इसमें कुल आठ cores हैं:
- 1 Prime core: up to 3.0 GHz
- 4 Performance cores: up to 2.8 GHz
- 3 Efficiency cores: up to 2.0 GHz
यह 1+4+3 arrangement अलग-अलग workloads के बीच CPU resources को distribute करने के लिए बनाया गया है।
Prime core सबसे demanding single-threaded tasks में महत्वपूर्ण हो सकता है। चार Performance cores parallel और heavier workloads में ज्यादा processing capacity देते हैं, जबकि Efficiency cores comparatively lighter background या power-sensitive tasks के लिए उपयोगी होते हैं।
यहाँ केवल clock speed देखना पर्याप्त नहीं है। किसी CPU की वास्तविक performance core architecture, cache hierarchy, memory access, software scheduling और thermal conditions जैसी कई चीजों पर निर्भर करती है।
Qualcomm अपने public documentation में CPU को Kryo architecture और इस core configuration के साथ specify करता है, लेकिन individual Arm core model names को इस product brief में explicitly नहीं बताता। इसलिए anatomy में unverified core names जोड़ने के बजाय Qualcomm की documented terminology पर रहना ज्यादा सही है।
CPU अकेला नहीं चलता: Memory Subsystem
CPU से जुड़े workloads लगातार memory से data पढ़ते और लिखते हैं। इसलिए processor की actual working को समझने के लिए memory subsystem को उससे अलग करके देखना ठीक नहीं है।
Snapdragon 8s Gen 3 LPDDR5X memory को support करता है, जिसकी supported speed up to 4200 MHz और memory capacity up to 24 GB है। Storage side पर UFS 4.0 support मौजूद है।
इसका मतलब यह नहीं है कि हर Snapdragon 8s Gen 3 phone में 24 GB RAM या exactly वही memory configuration मिलेगी। Qualcomm platform maximum supported capability बताता है; final smartphone configuration OEM पर निर्भर करती है।
Memory का महत्व तब और साफ होता है जब CPU, GPU, ISP और AI hardware एक साथ काम कर रहे हों। Camera processing में image data, AI workloads में model data और gaming में textures तथा frame data — सभी को memory system से गुजरना पड़ता है। Memory subsystem chip की anatomy में कोई peripheral हिस्सा नहीं है, बल्कि कई processing blocks के बीच data movement की आधारभूत layer है।
Adreno GPU: graphics से कहीं ज्यादा
Snapdragon 8s Gen 3 में Qualcomm Adreno GPU दिया गया है। Qualcomm official documentation इसे Adreno GPU के रूप में specify करती है और OpenGL ES 3.2, Vulkan 1.3 और OpenCL 2.0 FP जैसे APIs का support देती है।
GPU का सबसे obvious काम graphics rendering है, लेकिन modern smartphone GPU का role केवल games तक सीमित नहीं रहता। Parallel computation, graphical effects और display-related workloads में भी GPU architecture महत्वपूर्ण होता है।
Snapdragon 8s Gen 3 में Snapdragon Elite Gaming features शामिल हैं। इनमें real-time hardware-accelerated ray tracing, Snapdragon Game Super Resolution, Adreno Frame Motion Engine 2.0 और Game Post Processing Accelerator जैसी technologies शामिल हैं।
Adreno Frame Motion Engine 2.0 खास तौर पर interesting है। Qualcomm के अनुसार यह supported games में frame rate को 60 FPS से 120 FPS तक effectively double कर सकता है, बिना उसी proportion में rendered frames की संख्या बढ़ाए। यह actual native rendering और generated/interpolated frame output के बीच अंतर को समझने का अच्छा उदाहरण है।
AI engine में सिर्फ एक NPU नहीं है
Snapdragon 8s Gen 3 की सबसे महत्वपूर्ण architectural layers में से एक इसका Qualcomm AI Engine है, जिसमें Qualcomm Adreno GPU, Qualcomm Kryo CPU, Qualcomm Hexagon NPU, Fused AI Accelerator architecture, Hexagon Scalar Accelerator, Hexagon Tensor Accelerator, Hexagon Vector eXtensions (HVX), Hexagon Direct Link और Micro Tile Inferencing जैसे components और technologies शामिल हैं।
Hexagon NPU neural-network workloads के लिए specialized acceleration देता है, जबकि AI Engine architecture दूसरे processing blocks के साथ भी काम कर सकता है। Qualcomm platform INT4, INT8, INT16 और FP16 precisions को support करता है, हालांकि specific device implementation और workload support अलग हो सकता है।
Qualcomm ने 8s Gen 3 को on-device generative AI के लिए भी position किया है और platform को कुछ generative AI models के लिए up to 10 billion parameters तक support करने की बात कही है। यह एक platform capability claim है — हर smartphone में हर 10-billion-parameter model समान speed से चलेगा, ऐसा दावा नहीं है। Hardware capability और real-world application performance एक ही चीज नहीं हैं।
Sensing Hub: छोटा block, लेकिन लगातार काम करने वाला
AI architecture के साथ Snapdragon 8s Gen 3 में Qualcomm Sensing Hub भी है।
Qualcomm के official brief के अनुसार इसमें dual micro NPUs for audio and sensors और always-sensing camera support मौजूद है। इसका उद्देश्य high-performance CPU workload को replace करना नहीं है, बल्कि low-power sensing और continuously available functions को specialized resources देना है।
यह architecture तब उपयोगी हो सकता है जब smartphone को छोटे sensor, audio या camera-related tasks के लिए पूरी high-performance processing pipeline activate नहीं करनी हो। AI और sensing की यहां दो अलग layers दिखाई देती हैं — Hexagon NPU heavy AI acceleration में महत्वपूर्ण है, जबकि Sensing Hub low-power, always-available workloads के लिए अलग path देता है।
Camera की असली processing Spectra ISP में होती है
Camera specifications में megapixel number सबसे पहले दिखाई देता है, लेकिन sensor से आने वाली image को final photo में बदलने के लिए काफी processing होती है।
Snapdragon 8s Gen 3 में Qualcomm Spectra Image Signal Processor है, जिसमें Cognitive ISP और triple 18-bit ISPs शामिल हैं। Qualcomm के अनुसार platform:
- up to 200 MP single-photo capture support करता है
- triple-camera capture support करता है
- up to 36 MP triple camera at 30 FPS with Zero Shutter Lag support करता है
- up to 64 MP + 36 MP dual camera at 30 FPS support करता है
- 4K HDR video capture को 60 FPS तक support करता है
- 1080p slow-motion video को 240 FPS तक support करता है
यहाँ 200 MP को camera quality समझना गलत होगा। Actual phone में sensor quality, lens, optical stabilization, software processing और manufacturer tuning भी final result पर असर डालते हैं।
ISP की architecture में AI का connection भी दिखाई देता है। Qualcomm real-time semantic segmentation को up to 12 layers तक support करता है। AI-based face detection और AI-assisted 3A — autofocus, auto-exposure और auto-white-balance — जैसी capabilities भी platform में मौजूद हैं। Low-light processing के लिए Snapdragon Low Light Vision, Multi-Frame Noise Reduction और other imaging features भी platform का हिस्सा हैं।
Video के लिए dedicated visual hardware क्यों जरूरी है?
Video data लगातार stream होता है। हर frame को CPU instructions से process करना inefficient हो सकता है, इसलिए Snapdragon 8s Gen 3 के Visual Subsystem में dedicated video processing capabilities मौजूद हैं।
Qualcomm के अनुसार platform 4K video decode at up to 60 FPS support करता है और VP9 तथा AV1 के native decode support के साथ hardware-accelerated H.265, VP9 और AV1 decoding भी देता है। HDR10+, HDR10, HLG और Dolby Vision playback formats भी supported हैं।
Display side पर on-device display support 4K @ 60 Hz और QHD+ @ 144 Hz तक है। External display support 8K UHD @ 30 Hz तक दिया गया है, जबकि variable refresh rate support 240 Hz से 1 Hz तक listed है।
GPU, video decoder, display subsystem और memory यहां एक-दूसरे से जुड़े हुए हैं — video decode होने के बाद frame data को display तक पहुंचना है, gaming में rendered frame को display pipeline तक जाना है।
5G: चिप के अंदर communication की पूरी अलग दुनिया
Snapdragon 8s Gen 3 में Snapdragon X70 5G Modem-RF System integrated है।
Qualcomm के अनुसार इसका peak download speed 6.5 Gbps और peak upload speed 3.5 Gbps तक है। यह mmWave और sub-6 GHz 5G, SA और NSA modes तथा 3GPP Release 17 support करता है।
X70 के साथ Qualcomm की 5G AI Suite, AI-Enhanced Signal Boost, Smart Transmit 3.0, 5G PowerSave Gen 3 और Ultra-Low Latency Suite जैसी technologies भी जुड़ी हैं। Digital cellular processing और radio-frequency signal handling यहां एक broader modem-RF system architecture का हिस्सा हैं।
Wi-Fi और Bluetooth के लिए FastConnect अलग रास्ता देता है
Cellular connectivity के अलावा Snapdragon 8s Gen 3 में Qualcomm FastConnect 7800 Mobile Connectivity System है।
यह Wi-Fi 7 support करता है और Qualcomm के अनुसार peak Wi-Fi speed 5.8 Gbps तक है। 320 MHz channels और 4K QAM जैसी capabilities भी listed हैं। Bluetooth side पर Bluetooth 5.4, LE Audio, dual Bluetooth antennas और Snapdragon Sound technologies का support भी platform brief में दिया गया है।
5G connectivity और Wi-Fi/Bluetooth connectivity एक ही subsystem नहीं हैं — दोनों wireless communication संभालते हैं, लेकिन उनके hardware paths और requirements अलग हैं।
Audio, Security, Location और USB Architecture
Audio Hardware: Snapdragon 8s Gen 3 में Qualcomm Aqstic audio codec और Aqstic smart speaker amplifier मौजूद हैं। Qualcomm spatial audio with head tracking और Snapdragon Sound-related features भी शामिल हैं। Dedicated audio hardware पावर और लेटेंसी को मैनेज करने में मदद करता है।
Security Architecture: इसमें Trust Management Engine, Qualcomm Trusted Execution Environment (TEE), Qualcomm Type-1 Hypervisor, Android के लिए DICE-based remote key provisioning और secure attestation/provisioning शामिल हैं। TEE और Hypervisor अलग-अलग सॉफ्टवेयर एनवायरनमेंट को आइसोलेट और सुरक्षित रखते हैं।
Location & USB Support: ट्रिपल-फ्रीक्वेंसी GNSS सपोर्ट (L1, L2C, L5) के साथ GPS, GLONASS, BeiDou, Galileo, QZSS और NavIC का सपोर्ट है। इसके अलावा USB 3.1 Gen 2 और USB Type-C का सपोर्ट दिया गया है।
Snapdragon 8s Gen 3 की Anatomy एक नजर में
| Anatomy Block | Snapdragon 8s Gen 3 में भूमिका / स्पेसिफिकेशन |
|---|---|
| Process Node | 4nm (Qualcomm Part Number: SM8635) |
| CPU Architecture | Qualcomm Kryo (64-bit) |
| CPU Configuration | 1 Prime (up to 3.0 GHz) + 4 Performance (up to 2.8 GHz) + 3 Efficiency (up to 2.0 GHz) |
| GPU Architecture | Qualcomm Adreno (Vulkan 1.3, Ray Tracing, Frame Motion Engine 2.0) |
| AI Engine | Kryo CPU + Adreno GPU + Hexagon NPU (Fused AI Accelerator) |
| Hexagon NPU | Scalar, Tensor और HVX acceleration (INT4, INT8, INT16, FP16) |
| Sensing Hub | Dual micro NPUs, always-sensing camera support |
| ISP (Camera) | Spectra Cognitive ISP, Triple 18-bit ISPs (Up to 200 MP photo capture) |
| Video Support | 4K HDR @ 60 FPS capture / 4K @ 60 FPS decode (AV1, H.265, VP9) |
| Memory / Storage | LPDDR5X (up to 4200 MHz, up to 24 GB) / UFS 4.0 |
| Cellular Modem | Snapdragon X70 5G Modem-RF System (Up to 6.5 Gbps download) |
| Wi-Fi / Bluetooth | FastConnect 7800 (Wi-Fi 7 up to 5.8 Gbps, Bluetooth 5.4, LE Audio) |
| Display Support | On-device: Up to 4K @ 60 Hz / QHD+ @ 144 Hz |
| Security | Trust Management Engine, TEE, Type-1 Hypervisor |

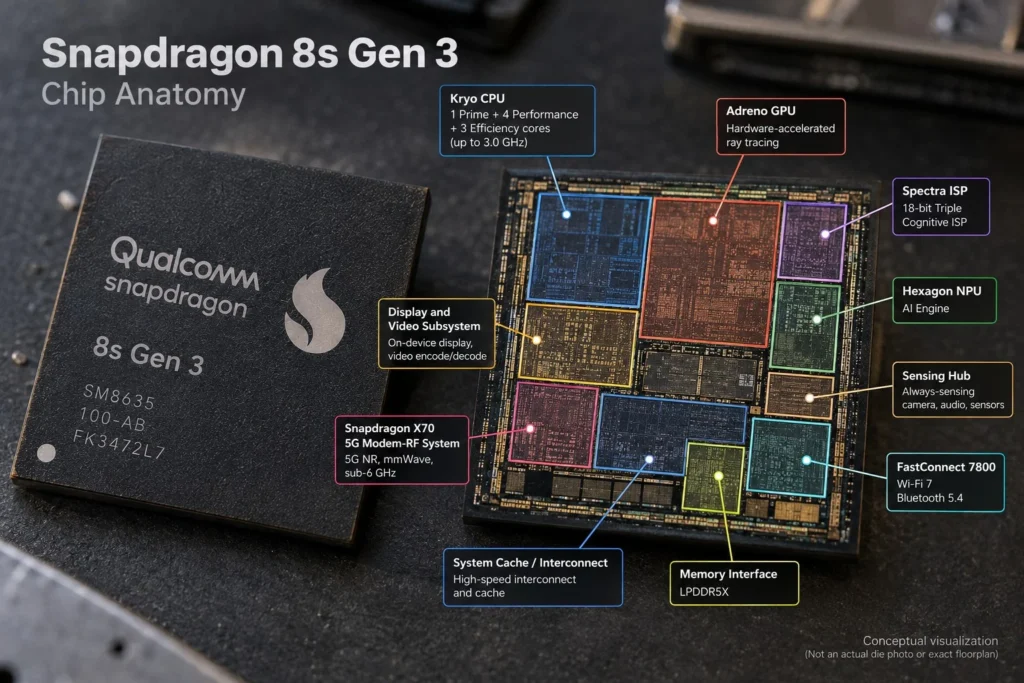

Physical anatomy: package के अंदर क्या है?
Functional anatomy और physical anatomy को अलग-अलग समझना जरूरी है।
बाहर से smartphone में दिखाई देने वाला Snapdragon platform एक packaged semiconductor device होता है। Package के अंदर semiconductor die और उसके electrical connections होते हैं। Die पर CPU, GPU, AI, ISP, connectivity और दूसरे circuits के functional blocks मौजूद होते हैं।
Qualcomm public documentation Snapdragon 8s Gen 3 के हर block का complete transistor-level physical floorplan publish नहीं करती। इसलिए किसी particular block की exact die position, transistor count या internal dimensions को बिना reliable physical analysis के निश्चित तथ्य की तरह दिखाना सही नहीं होगा।
इस layer को इस तरह समझना ज्यादा उपयोगी है: Package → Silicon Die → Major Functional Blocks → Interconnects → Memory/I/O relationships। इससे यह समझ आता है कि “CPU”, “GPU” या “ISP” केवल software-level names नहीं हैं — ये silicon में मौजूद अलग hardware structures हैं, जिनके बीच data और control signals move होते हैं।
जब camera, AI और GPU एक साथ काम करते हैं
Snapdragon 8s Gen 3 की architecture को सबसे आसानी से किसी एक workload की जगह combined workload से समझा जा सकता है।
मान लीजिए smartphone से किसी difficult lighting condition में photo ली गई। Camera sensor image data capture करता है, Spectra ISP उस data की imaging pipeline संभालता है, AI-related tasks के लिए Hexagon और Qualcomm AI Engine के resources उपयोग होते हैं, memory subsystem अलग-अलग stages के बीच data movement संभालता है, और final processed image को display पर दिखाने के लिए GPU और display pipeline अपना काम करते हैं।
अगर उसी समय user cloud पर image upload कर रहा है, तो X70 5G Modem-RF System या FastConnect wireless subsystem भी workload में शामिल हो जाता है। एक modern smartphone task कई अलग silicon blocks को एक साथ involve कर सकता है।
8s Gen 3 की असली पहचान कहाँ दिखाई देती है?
Snapdragon 8s Gen 3 को केवल आठ CPU cores और 3 GHz clock से define करना आसान है, लेकिन इससे chip की पूरी तस्वीर सामने नहीं आती।
इस platform में Kryo CPU, Adreno GPU, Hexagon NPU, Sensing Hub, Spectra 18-bit Triple Cognitive ISP, X70 5G Modem-RF, FastConnect 7800, LPDDR5X memory support, UFS 4.0, display/video hardware और dedicated security architecture एक ही broader system का हिस्सा हैं।
सबसे interesting बात यह है कि Qualcomm ने इन सभी blocks को समान तरीके से maximize करने के बजाय एक अलग balance बनाया है। CPU की configuration एक specific workload mix के लिए है, AI architecture अलग acceleration path देता है, ISP camera processing को अपने hardware पर ले जाता है और modem-RF system cellular communication को अलग संभालता है।
Snapdragon 8s Gen 3 की असली ताकत किसी एक specification में ढूँढना मुश्किल है। यह एक ऐसी mobile SoC architecture है जिसमें general-purpose computing, graphics, AI, imaging, video, connectivity, audio और security को अलग-अलग specialized hardware blocks में बांटकर एक ही platform में जोड़ा गया है।
Source: Qualcomm Snapdragon 8s Gen 3 Mobile Platform Product Brief, Qualcomm Official Specifications, Qualcomm 18 March 2024 Product Announcement.
