MediaTek Dimensity 8300: मिड-रेंज से ऊपर जाने की असली कोशिश कहाँ थी?

Published

3 weeks ago

October 4, 2026

Navi

2023 में MediaTek ने अपने Dimensity 8000 series के जरिए एक clear signal दिया — flagship-class कुछ capabilities अब सिर्फ top-tier chips तक सीमित नहीं रहेंगी। Dimensity 8300 इसी सोच का सबसे साफ example था। इसका असर CPU configuration, fast memory, UFS 4.0 storage, on-device AI और camera pipeline — इन सभी जगहों पर दिखाई देता है।

इस chip की कहानी खास तौर पर इसलिए दिलचस्प है क्योंकि यहाँ बदलाव केवल clock speed बढ़ाने का नहीं था। Dimensity 8300 में Armv9 CPU architecture, Cortex-A715 + Cortex-A510 का 4+4 setup, Mali-G615 MC6 GPU, APU 780 और LPDDR5X/UFS 4.0 जैसे blocks एक ही SoC में जुड़े हुए थे। फोन की speed का अनुभव किसी एक component से नहीं, बल्कि इनके बीच के पूरे system से बनता है।

Dimensity 8300 के अंदर सबसे पहले CPU को समझिए

Dimensity 8300 का CPU आठ cores का है:

CPU Block	Configuration
Performance cores	4 × Arm Cortex-A715
Efficiency cores	4 × Arm Cortex-A510
CPU architecture	Armv9
L3 Cache	4MB
Maximum clock	Up to 3.35GHz

MediaTek ने इसे TSMC की second-generation 4nm process पर बनाया था। कंपनी के अनुसार Dimensity 8300 ने previous generation के मुकाबले CPU peak performance में 20% तक improvement और peak power efficiency में 30% तक improvement दिया। ये figures MediaTek के अपने comparisons हैं, इसलिए इन्हें universal benchmark result की तरह नहीं पढ़ना चाहिए।

यहाँ एक बात समझना जरूरी है। Cortex-A715 और Cortex-A510 केवल “fast” और “slow” cores की simple pairing नहीं हैं। A715 ज्यादा demanding workloads के लिए performance-oriented core है, जबकि A510 efficiency-focused side संभालता है। कौन-सा workload किस core पर जाएगा, यह operating system और scheduler की decisions पर भी निर्भर करता है।

इसीलिए सिर्फ core count देखकर phone का real-world performance तय नहीं किया जा सकता।

GPU में आया बड़ा jump

Dimensity 8300 में Arm Mali-G615 MC6 GPU है।

MediaTek ने Dimensity 8200 की तुलना में इसके लिए up to 60% higher GPU performance और up to 55% better peak power efficiency का दावा किया था। ये company-reported figures हैं, इसलिए अलग-अलग phones में cooling, software tuning और power limits के कारण actual results अलग हो सकते हैं।

Gaming में इसका मतलब सिर्फ higher FPS नहीं है। GPU को CPU, memory subsystem और display pipeline के साथ लगातार काम करना पड़ता है। कोई game scene render करते समय textures और game data memory से आते हैं, CPU game logic संभालता है और GPU actual graphics rendering करता है — तीनों का synchronised काम ही असली GPU performance बनाता है।

Memory और storage ने performance को दूसरा रास्ता दिया

यहाँ Dimensity 8300 की एक ऐसी बात सामने आती है जो benchmark numbers से ज्यादा practical हो सकती है।

Chip LPDDR5X memory को 8533Mbps तक support करती है और storage side पर UFS 4.0 + MCQ दिया गया है। MediaTek के अनुसार इसके memory-management improvements की वजह से cold app launch और standby से app launch में previous generation की तुलना में क्रमशः up to 17% और 47% improvement मिल सकती है।

Memory और storage का काम अलग है। RAM में currently active data रहता है, जबकि UFS storage में apps, photos, videos और बाकी permanent data रखा जाता है। जब कोई app launch होती है, तो storage से data memory में आता है और CPU/GPU/other accelerators उसे process करते हैं।

इसलिए fast CPU के साथ slow memory या storage होने पर पूरा system उतना responsive महसूस नहीं कर सकता। Dimensity 8300 में MediaTek ने इस पूरे chain को relatively high-speed components से जोड़ने की कोशिश की।

AI के लिए APU 780 क्यों लगाया गया?

Dimensity 8300 का एक बड़ा बदलाव MediaTek APU 780 था, जिसे कंपनी अपनी 7th-generation AI processor के रूप में पेश करती है। Current specifications में इसे NPU 780 (multi-core) के रूप में भी listed किया गया है।

MediaTek ने Dimensity 8300 के लिए transformer-based generative AI में 8× faster performance, integer और floating-point compute में 2× improvement, और up to 10-billion-parameter AI models के support का दावा किया था। ये MediaTek के published figures और capabilities हैं, न कि हर application में मिलने वाला guaranteed performance।

इसका practical मतलब यह है कि AI workload को हर बार CPU या GPU पर चलाने की जरूरत नहीं पड़ती। Compatible AI software में dedicated AI hardware कुछ operations को ज्यादा efficiently handle कर सकता है — जैसे on-device image enhancement, AI-based editing, translation या generative features। लेकिन actual experience app के implementation और model optimization पर निर्भर करेगा।

Camera pipeline सिर्फ megapixel का मामला नहीं है

Dimensity 8300 में MediaTek Imagiq 980 imaging platform और 14-bit HDR-ISP दिया गया है।

Official specifications में chip up to 320MP camera sensor, triple-camera configuration और 4K video capture support करती है। MediaTek की launch material में 4K60 HDR video, AI Color और simultaneous dual-camera 4K HDR video जैसी capabilities भी बताई गई थीं।

लेकिन यहाँ 320MP देखकर यह मान लेना गलत होगा कि हर Dimensity 8300 phone 320MP camera के साथ आएगा। यह chipset-level maximum capability है। Actual smartphone में manufacturer अलग sensor, lens, ISP configuration और software processing चुन सकता है।

Camera image बनने की process में sensor से आने वाला raw data ISP तक जाता है। वहाँ exposure, HDR, noise reduction, autofocus और दूसरे image-processing steps होते हैं। AI hardware भी कुछ workloads में इस pipeline के साथ जुड़ सकता है — camera quality में सिर्फ sensor नहीं, sensor + ISP + software processing + lens का combination काम करता है।

Display और media side

Dimensity 8300 FHD+ resolution पर up to 180Hz और WQHD+ पर up to 120Hz display configurations support करता है। यह high-refresh gaming और smooth UI के लिए पर्याप्त headroom देता है, हालांकि phone manufacturer display और power settings के आधार पर lower refresh rates भी चुन सकता है।

Media side पर chip H.264 और HEVC encoding तथा H.264, HEVC, VP9 और AV1 playback support करती है। Official specification में 4K maximum video capture resolution भी दी गई है।

यहाँ media engine का काम CPU को हर video operation अकेले करने से बचाना है। Video decode/encode जैसे specialized workloads के लिए dedicated hardware इस्तेमाल होने से efficiency बेहतर हो सकती है।

Connectivity भी SoC का हिस्सा है

Dimensity 8300 केवल compute chip नहीं है। इसके अंदर cellular connectivity से लेकर Wi-Fi, Bluetooth और location-related blocks तक कई systems जुड़े हैं।

Connectivity	Support
5G	Sub-6GHz, up to 5.17Gbps peak download
Carrier aggregation	Up to 3CC sub-6GHz
Wi-Fi	Wi-Fi 6E
Bluetooth	5.4
GNSS	GPS, Galileo, BeiDou, GLONASS, QZSS
Indian navigation	NavIC

MediaTek ने इसमें 3GPP Release-16 5G modem और 5G UltraSave 3.0+ जैसे power-management features भी शामिल किए थे। Company material में specific network scenarios में connectivity efficiency improvements का भी दावा है।

अलग-अलग chips की जगह यहाँ CPU, GPU, AI, imaging, connectivity और memory interfaces एक integrated platform में काम करते हैं।

Gaming में CPU और GPU अकेले नहीं चलते

Dimensity 8300 में MediaTek का Adaptive Game Technology 2.0 भी शामिल है।

इस system का उद्देश्य game की workload और device temperature जैसी conditions को देखकर performance और power behavior को adjust करना है। MediaTek ने full-framerate gaming के दौरान power consumption और frame consistency में improvements के claims publish किए हैं।

Real-world gaming में इसका मतलब यह है कि केवल peak FPS देखना पर्याप्त नहीं है। अगर phone कुछ मिनट तक high FPS देता है लेकिन heat बढ़ने के बाद performance गिरती है, तो पूरा gaming experience अलग हो जाता है। इसलिए chip की anatomy में thermal behavior और software optimization को पूरी तरह ignore करना भी सही नहीं होगा, भले ही इनकी सारी details public silicon floorplan में दिखाई न दें।

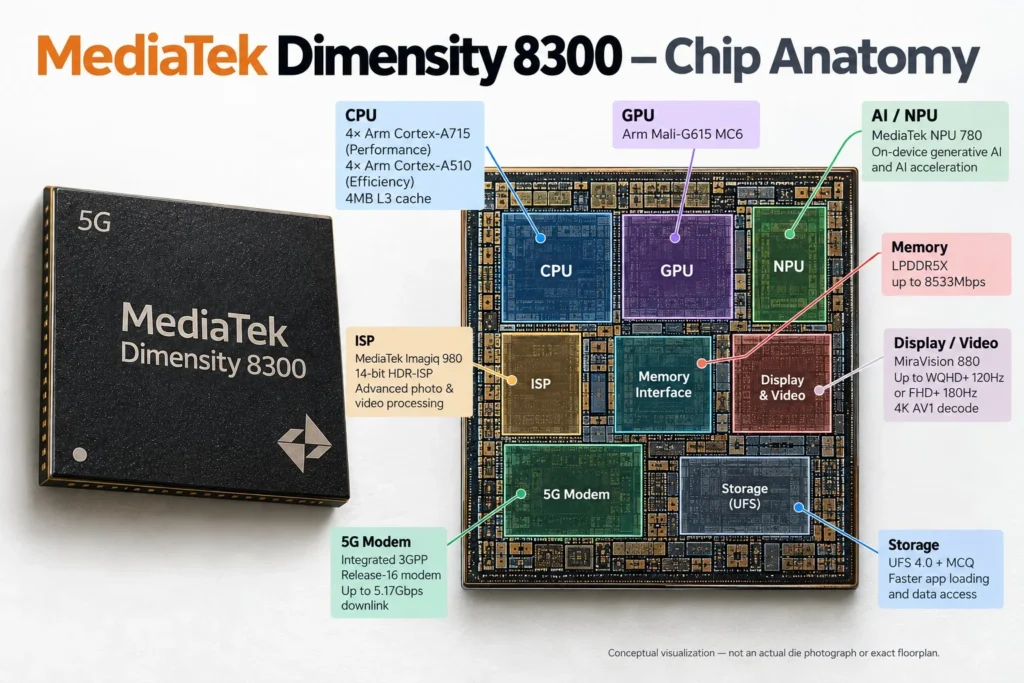

Dimensity 8300 की physical anatomy कैसी होगी?

किसी smartphone SoC को बाहर से देखने पर यह एक छोटा package दिखाई देता है, लेकिन package के अंदर actual silicon die में बहुत सारे functional blocks मौजूद होते हैं।

Dimensity 8300 की publicly available information से broad physical structure इस तरह समझा जा सकता है:

Physical / Functional Layer	Role
Package	पूरे semiconductor assembly को phone motherboard से connect करता है
Silicon die	CPU, GPU, AI, ISP, memory/control और connectivity-related logic का मुख्य हिस्सा
CPU cluster	General-purpose computing
GPU	Graphics और parallel workloads
APU/NPU	AI और machine-learning workloads
ISP	Camera image processing
Media engine	Video encode/decode
Memory controller	LPDDR5X memory से communication
Storage interface	UFS 4.0 storage से communication
5G modem	Cellular communication
I/O and system interconnect	अलग-अलग blocks के बीच data movement

लेकिन MediaTek ने public documentation में इस chip का complete transistor-level floorplan, exact die-area breakdown या हर internal block का physical placement disclose नहीं किया है। इसलिए anatomy visual में उन details को exact physical position के रूप में दिखाना सही नहीं होगा जिन्हें manufacturer ने publicly document नहीं किया है। Functional relationship दिखाना ज्यादा accurate तरीका है।

8300 की पूरी architecture को एक flow में देखें

एक smartphone में इसका काम roughly इस तरह समझ सकते हैं: App → CPU → Memory → GPU / AI / Media / ISP → Display, Camera या Network।

लेकिन यह linear pipeline नहीं है।

एक game में CPU game logic और physics handle कर सकता है, data RAM से आता-जाता है और GPU frames render करता है। Camera में sensor data ISP तक आता है, AI hardware कुछ enhancement workloads accelerate कर सकता है और processed output storage या display की तरफ जा सकता है। AI application में workload CPU से शुरू होकर dedicated AI accelerator तक जा सकता है, जबकि memory subsystem model data उपलब्ध कराता है।

Dimensity 8300 का असली design इसी वजह से एक single spec-sheet number से नहीं, बल्कि इन blocks के आपसी interconnection से समझ आता है।

Dimensity 8300 की सीमाएँ भी समझनी चाहिए

Dimensity 8300 को flagship SoC समझना सही नहीं होगा, भले ही इसमें कुछ flagship-class technologies मौजूद थीं।

यह distinction architecture में साफ दिखाई देता है। इसका CPU configuration Cortex-A715 और Cortex-A510 पर आधारित है, जबकि बाद की premium generation में MediaTek ने architecture को काफी अलग दिशा में ले जाना शुरू किया।

इसीलिए 8300 को उसके launch segment और intended devices के context में देखना ज्यादा उचित है। इसका उद्देश्य हर flagship chip को replace करना नहीं था।

इसके अलावा किसी एक chipset की capability phone की पूरी performance तय नहीं करती। Cooling system, RAM capacity, storage, software optimization, display resolution, battery और manufacturer की power limits भी final experience को बदलते हैं।

फिर आया Dimensity 8400

Dimensity 8300 की architecture को समझने का एक अच्छा तरीका उसका successor देखना भी है।

MediaTek ने December 2024 में Dimensity 8400 पेश किया, जिसमें कंपनी ने 8300 के मुकाबले बिल्कुल अलग CPU direction अपनाई। 8400 में eight Arm Cortex-A725 cores वाला All Big Core design दिया गया। MediaTek के अनुसार इससे previous-generation Dimensity 8300 की तुलना में 41% higher multi-core performance और 44% lower peak power use मिला।

इस बदलाव से यह समझ आता है कि 8300 केवल एक isolated chip नहीं था। Dimensity 8000 series में MediaTek लगातार यह देख रही थी कि premium smartphone segment में CPU performance, AI और power efficiency के बीच balance कैसे बदला जा सकता है।

8300 में 4+4 CPU arrangement था। 8400 ने उसी class में जाकर architecture को ज्यादा performance-oriented दिशा में बदल दिया। नई chip हमेशा सिर्फ पुरानी chip की clock speed बढ़ाकर नहीं बनती — कभी-कभी पूरा CPU approach ही बदल जाता है।

Dimensity 8300 आज की नजर से क्यों मायने रखता है?

Dimensity 8300 को आज देखकर इसकी सबसे उपयोगी बात सिर्फ यह नहीं लगती कि इसमें कितने GHz थे या GPU कितना तेज था।

इस chip ने एक साथ कई चीजों को जोड़ने की कोशिश की थी:

Armv9 CPU architecture
4 × Cortex-A715 + 4 × Cortex-A510
Mali-G615 MC6
APU 780 / NPU 780
LPDDR5X up to 8533Mbps
UFS 4.0 + MCQ
14-bit HDR ISP
5G Release-16 modem
Wi-Fi 6E
on-device generative AI capabilities
high-refresh display support

इनमें से किसी एक block को देखकर पूरी chip समझ में नहीं आती। CPU performance तब meaningful बनती है जब memory उसे data दे सके। GPU तब अच्छा काम करता है जब CPU और memory subsystem उसे लगातार feed कर सकें। AI accelerator तभी useful है जब software उसका इस्तेमाल करे। Camera ISP की capability तब matter करती है जब smartphone manufacturer सही sensor और processing pipeline लगाए।

Dimensity 8300 की anatomy को समझने का सही तरीका component list याद करना नहीं, बल्कि इन blocks के बीच का connection समझना है। इसके बाद आने वाले Dimensity 8400 में CPU architecture का बड़ा बदलाव दिखाता है कि premium mobile SoC किस दिशा में आगे बढ़ रहा था — 2023 की एक chip की कहानी वहीं खत्म नहीं होती।

Source: MediaTek Dimensity 8300 Official Product Specifications & Launch Material, MediaTek Dimensity 8400 Official Announcement.

Android

Qualcomm Snapdragon 7+ Gen 2: 7-Series में इतनी बड़ी छलांग आखिर कहाँ से आई?

Published

1 week ago

October 16, 2026

Navi

Qualcomm ने Snapdragon 7+ Gen 2 को 17 March 2023 को पेश किया था और इसे अब तक का 7-Series का सबसे powerful platform बताया था। इसकी खासियत केवल CPU या GPU में नहीं थी — CPU, Adreno GPU, Hexagon AI architecture, 18-bit Spectra ISP, X62 5G modem, FastConnect 6900, memory और security systems एक ही mobile platform में जुड़े थे।

इसी वजह से इसकी anatomy को समझने का सही तरीका specification sheet को ऊपर से नीचे पढ़ना नहीं है। सवाल यह है कि जब कोई game चलता है, camera photo लेता है, AI workload process होता है या phone 5G से जुड़ता है, तब इस chip के कौन-कौन से हिस्से एक-दूसरे के साथ काम करते हैं?

सबसे पहले CPU: 1+3+4 configuration क्यों मायने रखता है?

Snapdragon 7+ Gen 2 का CPU 64-bit Qualcomm Kryo CPU है। इसमें एक prime core, तीन performance cores और चार efficiency cores हैं।

CPU Block	Configuration
Prime core	1 × up to 2.91GHz
Performance cores	3 × up to 2.49GHz
Efficiency cores	4 × up to 1.8GHz
Total	8 cores
Architecture	64-bit
Process	4nm

Qualcomm ने previous Snapdragon 7-series generation की तुलना में up to 50% higher CPU performance का दावा किया था। ये Qualcomm का generational comparison है; इसे हर smartphone या हर benchmark में मिलने वाला fixed result नहीं समझना चाहिए।

CPU का काम केवल app खोलना नहीं है। Android के system tasks, app logic, game physics, background processes और बहुत से general-purpose calculations इसी तरह के CPU cores पर चलते हैं।

Prime core ज्यादा demanding bursts के लिए useful हो सकता है, performance cores sustained heavier workloads संभाल सकते हैं और efficiency cores relatively lighter workloads को कम power में process करने में मदद करते हैं।

लेकिन operating system का scheduler workload और thermal/power conditions देखकर cores का इस्तेमाल करता है। इसलिए यह कहना सही नहीं होगा कि “heavy काम हमेशा prime core पर और light काम हमेशा efficiency core पर चलता है।”

GPU में 2× jump का मतलब सिर्फ ज्यादा FPS नहीं है

Snapdragon 7+ Gen 2 में Qualcomm का Adreno GPU है। Qualcomm ने previous 7-series generation की तुलना में up to 2× GPU performance का दावा किया था। साथ ही company ने gaming में select Snapdragon Elite Gaming features भी शामिल किए।

इनमें Auto Variable Rate Shading (VRS) खास है। Game में screen के हर हिस्से को समान rendering detail की जरूरत नहीं होती। VRS की मदद से important areas को higher shading rate पर और कम important areas को lower rate पर render किया जा सकता है। इससे GPU workload और power consumption को balance करने में मदद मिलती है।

Platform में Physically Based Rendering, Volumetric Rendering और Adreno Frame Motion Engine जैसी gaming capabilities भी दी गई थीं। Qualcomm ने HDR gaming और Vulkan 1.1 support भी list किया है।

GPU का role इसलिए सिर्फ “graphics बनाना” नहीं है। CPU game logic और data preparation संभाल सकता है, memory assets उपलब्ध कराती है और GPU उन्हें frames में बदलता है। Display subsystem आखिर में उन frames को screen तक पहुँचाता है।

Memory subsystem: CPU और GPU को data कौन देता है?

Snapdragon 7+ Gen 2 LPDDR5 memory up to 3200MHz support करता है और memory capacity up to 16GB तक listed है। Storage side पर UFS 3.1 support दिया गया है।

RAM में currently active applications और processing data रहता है। UFS storage में apps, photos, videos और बाकी permanent data रखा जाता है।

जब कोई game launch होती है, storage से जरूरी files memory में आती हैं। CPU game logic process करता है और GPU को rendering के लिए data मिलता है। AI workload में model data भी memory subsystem के जरिए accelerator तक पहुँचता है।

Snapdragon 7+ Gen 2 की anatomy में memory controller और memory interface कोई secondary detail नहीं हैं; वे compute blocks और बाकी system के बीच data movement का हिस्सा हैं।

AI Engine में आखिर क्या है?

Snapdragon 7+ Gen 2 का AI architecture केवल एक simple “NPU” block नहीं है।

Qualcomm के official brief में Hexagon Processor के साथ Hexagon Scalar Accelerator, Hexagon Tensor Accelerator, Hexagon Vector eXtensions (HVX), Fused AI Accelerator architecture, और INT8, INT16 व FP16 precision support listed हैं। इसके साथ Qualcomm Sensing Hub भी platform का हिस्सा है।

Qualcomm ने previous generation की तुलना में up to 2× AI performance और up to 40% better performance per watt का claim किया था।

उदाहरण के लिए image processing में AI-based face detection, autofocus या auto-exposure जैसे काम हो सकते हैं। Sensing Hub low-power sensor और contextual workloads के लिए useful है, जहाँ हर छोटी activity के लिए main CPU/GPU को fully active करना जरूरी नहीं होता।

इससे AI block का role केवल future generative AI तक सीमित नहीं रहता। Smartphone में AI पहले से camera, voice, sensors और system intelligence के कई हिस्सों में इस्तेमाल हो रहा था।

Sensing Hub को अलग से समझना जरूरी है

Chip anatomy में Sensing Hub को सिर्फ AI Engine के नीचे एक छोटा नाम लिखकर छोड़ना ठीक नहीं होगा।

इसका उद्देश्य low-power context processing में मदद करना है। ऐसे workloads में sensors, audio और दूसरे contextual signals से information आ सकती है। इस तरह का architecture battery बचाने में useful हो सकता है क्योंकि हर छोटी sensor-related calculation के लिए high-performance CPU या GPU को जगाना जरूरी नहीं पड़ता।

Snapdragon 7+ Gen 2 में AI का एक हिस्सा high-performance compute के लिए है और दूसरा हिस्सा low-power always-aware type workloads के लिए काम कर सकता है। Qualcomm के official brief में Sensing Hub को AI architecture के साथ separately list किया गया है।

Camera anatomy में सबसे बड़ा हिस्सा: 18-bit Spectra ISP

Snapdragon 7+ Gen 2 में Qualcomm Spectra Triple 18-bit ISP है।

Qualcomm ने इसे 7-Series में पहली 18-bit ISP implementation के रूप में highlight किया था और company के अनुसार यह 14-bit ISP की तुलना में 4,000× से ज्यादा camera data capture कर सकता है।

यह number सुनकर एक बात साफ रखनी चाहिए: इसका मतलब photo quality 4,000× बेहतर होना नहीं है। 18-bit processing का मतलब है कि ISP ज्यादा image information और dynamic range data को process कर सकता है। Final photo फिर भी sensor, lens, exposure, HDR algorithms और phone manufacturer’s computational photography पर depend करती है।

Camera capability	Support
ISP	Triple 18-bit Spectra ISP
Computer vision ISP	Up to 3.0 Gigapixels/sec
Maximum photo capture	Up to 200MP
Triple camera	Up to 32MP + 32MP + 32MP @ 30FPS with ZSL
Dual camera	Up to 64MP + 36MP @ 30FPS with ZSL
Single camera	Up to 108MP @ 30FPS with ZSL
HDR	Multi-frame / staggered HDR support
Video	4K HDR @ 60FPS
Slow motion	1080p @ 240FPS

ये chipset-level capabilities हैं; actual smartphone में manufacturer इनमें से सिर्फ कुछ capabilities implement कर सकता है।

Mega Low Light: ISP और AI की partnership

Low-light photography में Snapdragon 7+ Gen 2 का Mega Low Light feature खास था।

Qualcomm के अनुसार system 30 images तक की information combine करके brighter और clearer final image बनाने की कोशिश करता है।

यहाँ camera sensor अकेला काम नहीं कर रहा। Sensor frames capture करता है, ISP image data process करता है और computational photography algorithms अलग-अलग frames की useful information को combine करते हैं।

इसीलिए low-light result को केवल megapixel count से judge करना गलत है — Sensor + ISP + AI/software processing + lens + exposure control मिलकर final image बनाते हैं।

Video pipeline भी अलग hardware मांगती है

Snapdragon 7+ Gen 2 में 4K HDR video capture up to 60FPS support है। Qualcomm के brief में HDR10+, HDR10, HLG और Dolby Vision video formats listed हैं। 10-bit HEIF/HEIC photo और HEVC video capture support भी दिया गया है।

Playback side पर hardware-accelerated H.265 और VP9 decoding तथा HDR10+, HDR10, HLG और Dolby Vision playback support दिया गया है।

यह media hardware CPU को हर frame का पूरा decode/encode workload अकेले करने से बचाता है। Gaming में GPU important है, लेकिन video playback और recording में dedicated media blocks और ISP ज्यादा relevant हो जाते हैं।

Display subsystem को भूलना भी सही नहीं होगा

Snapdragon 7+ Gen 2 on-device display पर 4K @ 60Hz और QHD+ @ 120Hz तक support करता है।

External display support भी 4K @ 60Hz तक है। Qualcomm ने 10-bit color depth, Rec. 2020 और HDR10/HDR10+ support भी list किया है।

इसका मतलब यह नहीं कि हर Snapdragon 7+ Gen 2 phone में QHD+ 120Hz panel होगा। Manufacturer अपनी device cost, battery और display design के हिसाब से अलग panel लगा सकता है, लेकिन SoC level पर इतना headroom मौजूद था।

5G modem: X62 सिर्फ internet speed का नाम नहीं है

Snapdragon 7+ Gen 2 में Snapdragon X62 5G Modem-RF System है।

Official specification के अनुसार peak download speed up to 4.4Gbps है। यह 5G mmWave और sub-6GHz दोनों को support करता है, साथ ही SA और NSA modes भी।

Modem side पर mmWave 4 carriers के साथ 2×2 MIMO, Sub-6GHz पर 4×4 MIMO, Dynamic Spectrum Sharing, 5G PowerSave 2.0, Smart Transmit 2.0, Wideband Envelope Tracking, AI-Enhanced Signal Boost, Global 5G Multi-SIM और 5G/4G Dual-SIM Dual Active जैसी capabilities दी गई थीं।

इसलिए modem को केवल “4.4Gbps वाला block” समझना गलत होगा। यह radio conditions, bands, antennas, power और network connection के बीच लगातार काम करने वाला पूरा subsystem है।

Wi-Fi और Bluetooth के लिए FastConnect 6900

Cellular modem के अलावा Snapdragon 7+ Gen 2 में Qualcomm FastConnect 6900 system है।

यह Wi-Fi 6E support करता है और Qualcomm के अनुसार peak Wi-Fi speed 3.6Gbps तक है। 2.4GHz, 5GHz और 6GHz bands तथा 20/40/80/160MHz channel bandwidths supported हैं।

Bluetooth side पर Bluetooth 5.3 और Snapdragon Sound-related capabilities दी गई हैं, जिसमें aptX Voice, aptX Lossless, aptX Adaptive और LE Audio support शामिल है।

इससे पता चलता है कि SoC platform में connectivity केवल cellular modem तक सीमित नहीं है।

Location system भी इसी anatomy का हिस्सा है

Snapdragon 7+ Gen 2 में GPS, GLONASS, BeiDou, Galileo, QZSS और NavIC capability listed है।

इसके अलावा dual-frequency GNSS (L1/L5) और sensor-assisted positioning भी support करता है। Qualcomm ने urban pedestrian navigation और lane-level vehicle navigation जैसे use cases भी document किए हैं।

Navigation में सिर्फ satellite signal नहीं होता। Phone के sensors और positioning algorithms भी location को ज्यादा useful बनाने में योगदान देते हैं।

Security layer: chip की invisible लेकिन जरूरी anatomy

Snapdragon 7+ Gen 2 में security के लिए कई layers हैं — Platform Security Foundations, Trusted Execution Environment and Services, Trust Management Engine, Qualcomm Wireless Edge Services, Qualcomm Type-1 Hypervisor और Premium security features। Official brief में ये components अलग security layer के रूप में listed हैं।

इसका मतलब smartphone security केवल fingerprint sensor नहीं है। Secure execution, trusted software environment, key management और isolated system resources जैसे mechanisms chip/platform level पर महत्वपूर्ण होते हैं।

Snapdragon 7+ Gen 2 compatible devices में Qualcomm 3D Sonic और 3D Sonic Max fingerprint sensor technologies का support भी listed है।

USB, Audio, Charging — छोटे पर जरूरी blocks

Qualcomm के product brief में USB 3.1 और USB Type-C support listed है। इस तरह के I/O interfaces SoC को external peripherals और device-level data paths के साथ communicate करने देते हैं।

Audio side पर Qualcomm Aqstic audio codec और Aqstic smart speaker amplifier support है, साथ ही Snapdragon Sound technology के साथ aptX Voice, aptX Lossless, aptX Adaptive और LE Audio capabilities भी listed हैं।

Charging के लिए Snapdragon 7+ Gen 2 Quick Charge 5 Technology support करता है। लेकिन fast charging को केवल SoC feature मानना सही नहीं होगा — actual charging behavior में charger, charging IC/PMIC, battery, thermal sensors और phone manufacturer’s implementation भी शामिल होते हैं।

इसी तरह SoC की power efficiency का असर पूरे phone पर पड़ता है, लेकिन final battery life केवल processor तय नहीं करता। Screen, modem usage, camera, gaming, background apps, battery capacity और thermal design भी equally important हैं।

Physical anatomy: package के अंदर वास्तव में क्या पता है?

यहाँ Chip Anatomy में सबसे ज्यादा सावधानी जरूरी है।

Snapdragon 7+ Gen 2 एक semiconductor package के रूप में phone motherboard पर लगाया जाता है। उसके अंदर silicon die पर CPU, GPU, AI, ISP, connectivity और दूसरे functional blocks मौजूद होते हैं।

लेकिन Qualcomm ने public documentation में इसका complete transistor-level floorplan, exact die area या हर block की exact physical position disclose नहीं की है। इसलिए visual में exact silicon placement invent करना सही नहीं होगा।

Physical / Functional Layer	Role
Package	SoC को motherboard से electrically connect करना
Silicon die	Main semiconductor logic
Kryo CPU cluster	General-purpose computing
Adreno GPU	Graphics और parallel workloads
Hexagon AI subsystem	AI/ML processing
Sensing Hub	Low-power contextual processing
Spectra ISP	Camera/image processing
Video/media hardware	Encode/decode और media processing
Display subsystem	Display output processing
Memory controller	LPDDR5 communication
Storage interface	UFS 3.1 communication
X62 Modem-RF	Cellular communication
FastConnect 6900	Wi-Fi/Bluetooth
GNSS subsystem	Positioning
Security subsystem	Trusted execution/security
I/O	USB और external data connections
Power-related interfaces	Power/performance management ecosystem

यह table functional anatomy है, exact silicon floorplan नहीं।

एक game चलाते समय कौन-कौन से blocks काम करते हैं?

मान लीजिए कोई demanding 3D game चल रही है।

CPU game logic, physics और system-level tasks संभालता है। Memory game assets और active data रखती है। GPU frames render करता है। VRS जैसे features GPU workload को optimize कर सकते हैं। Display subsystem final frames screen तक पहुँचाता है।

अगर game में network multiplayer है, तो Wi-Fi या 5G subsystem भी लगातार active रहेगा। अगर AI-based feature इस्तेमाल हो रहा है, तो Hexagon AI architecture workload के relevant हिस्से को accelerate कर सकता है। और इन सबके बीच power और thermal management यह तय करने में मदद करते हैं कि device कितनी देर तक उस performance level को sustain कर पाएगा।

Camera app खोलने पर कहानी अलग हो जाती है। Sensor image data capture करता है, Spectra ISP उसे process करता है, AI-based face detection, autofocus और auto-exposure जैसे functions AI processing से जुड़े हो सकते हैं, multi-frame noise reduction और HDR जैसे operations कई frames की information को combine कर सकते हैं। फिर processed image display पर दिखाई जा सकती है या UFS storage में save हो सकती है।

Snapdragon 7+ Gen 2 की सबसे बड़ी limitation क्या थी?

Snapdragon 7+ Gen 2 को उस समय 7-Series का high-end platform माना गया था, लेकिन इसे Snapdragon 8-series flagship SoC का direct equivalent कहना सही नहीं होगा।

इसकी positioning ही यह बताती है कि Qualcomm 7-Series में flagship-style performance और features के कुछ हिस्से नीचे ला रहा था। लेकिन architecture, platform features और overall positioning में यह 8-Series का replacement नहीं था।

एक manufacturer बेहतर cooling लगा सकता है। दूसरा अधिक aggressive power limits रख सकता है। किसी phone में बड़ा camera sensor होगा, किसी में छोटा। RAM, storage, display और software optimization भी अलग होंगे। इसलिए Snapdragon 7+ Gen 2 वाला हर smartphone बिल्कुल एक जैसा perform करेगा, यह मानना सही नहीं है।

7+ Gen 2 के बाद दिशा कहाँ बदली?

इस chip की anatomy को समझने का एक अच्छा तरीका इसकी अगली generation देखना है।

2024 में Qualcomm ने Snapdragon 7+ Gen 3 पेश किया। उसमें company ने on-device generative AI को 7-Series में आगे बढ़ाया, Wi-Fi 7 जोड़ा और Snapdragon 7+ Gen 2 की तुलना में 15% CPU और 45% GPU performance improvement का claim किया। 7+ Gen 3 में Snapdragon X63 modem, Wi-Fi 7 और ज्यादा advanced AI architecture के साथ Micro Tile Inferencing और Hexagon Direct Link जैसी capabilities भी आईं।

7+ Gen 2 में Qualcomm ने CPU/GPU performance के साथ AI, camera और connectivity को काफी ऊपर push किया था। अगली generation में AI को और central role मिला — यह future prediction नहीं है, 7+ Gen 3 के actual architecture में यह direction दिखाई देती है।

तो Snapdragon 7+ Gen 2 की असली anatomy क्या बताती है?

Snapdragon 7+ Gen 2 को केवल इन numbers से याद करना आसान है: 2.91GHz CPU, 2× GPU performance, 18-bit ISP और 4.4Gbps 5G।

इसके अंदर 1+3+4 Kryo CPU, Adreno GPU, Hexagon AI architecture, Sensing Hub, 18-bit Spectra Triple ISP, video/media processing, LPDDR5 memory controller, UFS 3.1 interface, X62 5G Modem-RF, FastConnect 6900, GNSS, security subsystem, USB/I/O, audio subsystem, display pipeline और Quick Charge 5 support — ये सब मिलकर एक integrated mobile platform बनाते हैं।

इन blocks की सबसे महत्वपूर्ण बात उनकी individual specification नहीं, बल्कि उनका आपसी connection है। Gaming में CPU, memory, GPU और display साथ आते हैं। Camera में sensor, ISP, AI और memory जुड़ते हैं। AI workloads में Hexagon, memory और software एक साथ काम करते हैं। 5G use में modem, RF, antennas, power management और network stack एक system बनाते हैं।

यह वह generation थी जहाँ Qualcomm ने premium smartphone experience को केवल CPU/GPU performance से आगे ले जाकर AI, computational photography, gaming, connectivity और power efficiency के एक साथ काम करने वाले platform के रूप में push किया। और 7+ Gen 3 में वही direction आगे बढ़कर on-device generative AI और Wi-Fi 7 तक पहुँची।

Source: Qualcomm Snapdragon 7+ Gen 2 Official Product Page & Mobile Platform Product Brief, Snapdragon 7+ Gen 3 Official Product Information (for generational context).

Android

Snapdragon 7s Gen 3: इस chip के अंदर performance और AI का balance कैसे बदला?

Published

1 week ago

October 15, 2026

Navi

Qualcomm ने Snapdragon 7s Gen 3 को 7-Series के उस “s” segment में रखा है, जहाँ कंपनी कुछ चुनिंदा high-end technologies को ज्यादा affordable smartphones तक लाने की कोशिश करती है। इसी वजह से इसका focus सिर्फ raw CPU speed पर नहीं है।

इस chip में CPU, GPU और AI engine तीनों को साथ लेकर चलने की कोशिश दिखाई देती है। Qualcomm के अनुसार Snapdragon 7s Gen 3 में predecessor के मुकाबले CPU performance करीब 20%, GPU performance up to 40% और AI performance 30% से ज्यादा बढ़ी, जबकि overall power consumption में 12% तक सुधार बताया गया है। ये numbers अपने आप में कहानी पूरी नहीं बताते; असली बात यह है कि ये बदलाव chip के अलग-अलग हिस्सों के बीच कैसे बंटे हैं।

सबसे पहले CPU को देखें

Snapdragon 7s Gen 3 का CPU Qualcomm की 64-bit Kryo CPU architecture पर आधारित है। इसमें तीन अलग-अलग तरह के core groups हैं:

CPU Cluster	Core Count	Maximum Clock
Prime	1	Up to 2.5 GHz
Performance	3	Up to 2.4 GHz
Efficiency	4	Up to 1.8 GHz

इसका मतलब configuration 1 + 3 + 4 है। कुल आठ CPU cores हैं। Qualcomm ने इस platform को 4nm process technology पर बनाया है।

यहाँ एक छोटी लेकिन जरूरी बात है। Qualcomm की public specifications इन cores को Prime, Performance और Efficiency groups के रूप में बताती हैं, लेकिन इनके exact underlying CPU core designs को इस brief में अलग से identify नहीं किया गया है। इसलिए केवल अनुमान के आधार पर किसी specific Cortex core का नाम जोड़ना सही नहीं होगा।

CPU का काम सिर्फ benchmark score बढ़ाना नहीं है। फोन में कोई app खोलना, background में कई apps रखना, browser में tabs चलाना, photo processing के दौरान system tasks संभालना या game के दौरान अलग-अलग background processes चलाना — इन सबमें CPU लगातार काम करता है।

Prime core का ज्यादा clock speed वाला हिस्सा short, demanding workloads में मदद करता है। Performance cores sustained या parallel workloads संभालते हैं, जबकि efficiency cores comparatively हल्के कामों को कम power में चलाने के लिए होते हैं। यही 1+3+4 arrangement Snapdragon 7s Gen 3 की power strategy का पहला हिस्सा है।

GPU सिर्फ gaming के लिए नहीं है

CPU के साथ दूसरा बड़ा block है Qualcomm Adreno GPU। Qualcomm के मुताबिक Snapdragon 7s Gen 3 में पिछले generation की तुलना में GPU performance up to 40% तक बढ़ी है। GPU OpenGL ES 3.2, OpenCL 2.0 FP और Vulkan 1.3 APIs को support करता है।

Gaming में इसका सीधा फायदा graphics rendering में मिलता है। लेकिन modern smartphone में GPU का इस्तेमाल सिर्फ game frames बनाने तक सीमित नहीं है।

Graphics composition, image processing के कुछ हिस्से, visual effects और display-related workloads में भी GPU की भूमिका हो सकती है। Snapdragon 7s Gen 3 का visual subsystem HDR gaming और 10-bit color depth को support करता है।

Video side पर hardware-accelerated H.265 और VP9 decoding भी मौजूद है। HDR playback में HDR10, HDR10+ और HLG जैसे formats supported हैं। GPU, display और camera/video pipeline के साथ मिलकर यहाँ smartphone का पूरा visual workload संभालता है।

असली बदलाव: AI अब अलग feature नहीं रहा

Snapdragon 7s Gen 3 की सबसे दिलचस्प on-device AI है। इस platform में Qualcomm AI Engine के अंदर Hexagon processor, Hexagon Scalar Accelerator और Hexagon Vector eXtensions (HVX) जैसे blocks मौजूद हैं। Qualcomm ने AI workload के लिए Fused AI Accelerator Architecture और Hexagon Tensor Accelerator भी specify किया है। साथ ही INT4, INT8 और INT16 precision support दिया गया है।

AI processing का मतलब केवल chatbot चलाना नहीं है। Smartphone में AI पहले से camera, voice, image enhancement, object detection, noise reduction और कई background tasks में इस्तेमाल होता रहा है।

Snapdragon 7s Gen 3 में Qualcomm ने इसी direction को आगे बढ़ाया और on-device generative AI support को भी platform का हिस्सा बनाया। Qualcomm के अनुसार AI performance previous generation की तुलना में 30% से ज्यादा बेहतर हुई है।

On-device processing का फायदा यह है कि हर AI task के लिए cloud server पर data भेजना जरूरी नहीं पड़ता। जिस workload को phone locally संभाल सकता है, उसे वहीं process किया जा सकता है। इससे response time, connectivity dependency और कुछ use cases में privacy के लिहाज से भी फायदा हो सकता है।

लेकिन इसका मतलब यह नहीं है कि Snapdragon 7s Gen 3 हर बड़े generative-AI model को बिना किसी limitation के phone पर चला देगा। Actual capability model के size, quantization, RAM, software optimization और OEM implementation पर निर्भर करेगी।

AI engine अकेला काम नहीं करता

मान लीजिए camera में कोई object detect करना है। Image sensor data पहले ISP pipeline में आता है। वहाँ image processing होती है। फिर machine-learning based processing किसी stage पर AI acceleration का इस्तेमाल कर सकती है। इसके बाद CPU/GPU और बाकी system blocks result को application तक पहुंचाने में भूमिका निभाते हैं।

Snapdragon 7s Gen 3 में Qualcomm Sensing Hub भी मौजूद है। Qualcomm इसके साथ sensor और audio workloads के लिए dedicated low-power AI processing capabilities बताता है।

इसका practical मतलब यह है कि हर छोटी sensing या always-on task के लिए बड़े CPU cores को लगातार जगाने की जरूरत नहीं होनी चाहिए। यही वह जगह है जहाँ performance और battery efficiency का balance दिखाई देता है।

Camera में AI और ISP का connection

Snapdragon 7s Gen 3 में Qualcomm Spectra ISP दिया गया है, जिसमें triple 12-bit ISPs हैं। Platform single camera में up to 200MP photo capture support करता है। इसके अलावा 4K HDR video capture और 1080p पर 120fps slow-motion capture भी supported है।

लेकिन 200MP support को देखकर यह मान लेना कि हर phone इसी quality की 200MP photos बनाएगा, सही नहीं होगा। Camera result सिर्फ ISP पर निर्भर नहीं करता। Sensor quality, lens, memory bandwidth, image-processing algorithms और phone manufacturer की tuning भी उतनी ही महत्वपूर्ण होती है।

Snapdragon 7s Gen 3 में AI-assisted camera features भी दिए गए हैं। Qualcomm deep-learning based face detection, facial landmark detection, autofocus और auto-exposure जैसी capabilities बताता है। Low-light photography के लिए AI De-noiser (AIDE) भी platform का हिस्सा है।

यहाँ AI कोई अलग menu feature नहीं है — वह camera pipeline के अंदर ही उपयोगी processing का हिस्सा बन जाता है।

Memory: CPU और AI के बीच का रास्ता

किसी भी modern SoC में memory subsystem को नजरअंदाज करना आसान है, जबकि high-performance workloads में इसका असर काफी बड़ा होता है।

Snapdragon 7s Gen 3 LPDDR5 memory up to 3200 MHz और LPDDR4X up to 2133 MHz को support करता है। Qualcomm maximum memory density 16GB बताता है। Storage के लिए UFS 3.1 support मौजूद है।

यहाँ CPU, GPU और AI accelerator सीधे isolated तरीके से काम नहीं करते। किसी AI workload को process करने के लिए data memory से accelerator तक पहुंचता है। Camera processing में भी image data लगातार move होता है। Gaming में textures और अन्य assets memory subsystem पर निर्भर होते हैं।

इसलिए chip की performance सिर्फ “CPU कितने GHz पर चलता है” से तय नहीं होती — memory, accelerator और processing blocks के बीच data movement भी पूरे system की responsiveness और power efficiency को प्रभावित करता है।

5G भी SoC की anatomy का हिस्सा है

Snapdragon 7s Gen 3 में Snapdragon 5G Modem-RF System integrated है। यह 5G mmWave और sub-6 GHz दोनों को support करता है और SA तथा NSA modes के साथ काम कर सकता है। Qualcomm के अनुसार peak download speed up to 2.9 Gbps है। Sub-6 GHz में 4×4 MIMO और mmWave में 2×2 MIMO support दिया गया है।

यहाँ भी सिर्फ speed number देखना पर्याप्त नहीं है। Actual network speed carrier spectrum, signal strength, device antennas और local network conditions पर निर्भर करेगी।

Power side पर Qualcomm 5G PowerSave 2.0, Smart Transmit 2.0 और Wideband Envelope Tracking जैसी technologies देता है। AI-Enhanced Signal Boost भी platform features में शामिल है — इससे modem को भी पूरे chip के power-management design का हिस्सा समझना चाहिए।

Wi-Fi और Bluetooth का अलग connectivity block

Wireless connectivity के लिए FastConnect system दिया गया है। Snapdragon 7s Gen 3 में Wi-Fi 6E support है और Qualcomm peak Wi-Fi speed up to 2.9 Gbps बताता है। 2.4GHz, 5GHz और 6GHz bands supported हैं। Bluetooth side पर Bluetooth 5.4 और LE Audio support मौजूद है।

यह हिस्सा gaming और streaming जैसे workloads में CPU/GPU जितना visible नहीं होता, लेकिन modern phone experience में इसका असर सीधा दिखाई देता है। High-speed Wi-Fi से large files, cloud data और game downloads जल्दी transfer हो सकते हैं, जबकि Bluetooth और LE Audio wireless accessories और audio devices के लिए connectivity संभालते हैं।

Display और video pipeline

Snapdragon 7s Gen 3 का on-device display support FHD+ at up to 144Hz है। External display के लिए platform up to 4K at 60Hz और 10-bit color depth के साथ HDR10/HDR10+ support करता है।

Game में GPU frames render करता है। Video playback में dedicated hardware video decoding मदद करता है। Display pipeline उस processed information को panel तक पहुंचाती है — screen पर दिखाई देने वाली final image एक single block का result नहीं होती।

Location और sensors भी इसी system का हिस्सा हैं

Navigation के लिए Snapdragon 7s Gen 3 में concurrent GPS, GLONASS, BeiDou, Galileo, QZSS और NavIC support दिया गया है। यह triple-frequency GNSS — L1/L5/L2 support करता है। Qualcomm sensor-assisted positioning और urban pedestrian तथा lane-level vehicle navigation जैसे use cases भी बताता है।

Location accuracy सिर्फ satellite signal पर निर्भर नहीं करती — sensors और positioning algorithms मिलकर movement और location estimate को refine कर सकते हैं।

Audio processing के लिए भी dedicated blocks हैं

Audio side पर Qualcomm Aqstic audio codec और Aqstic smart speaker amplifier support मौजूद है। Snapdragon 7s Gen 3 Snapdragon Sound technology suite को भी support करता है, जिसमें Qualcomm aptX Voice, aptX Lossless और aptX Adaptive जैसे audio technologies शामिल हैं।

यहाँ Sensing Hub और AI processing का connection भी बनता है। Voice-related workloads में हमेशा पूरे high-performance CPU को इस्तेमाल करना जरूरी नहीं होता — low-power sensing और audio processing blocks background interaction को ज्यादा efficiently handle कर सकते हैं।

Security layer को भूलना आसान है

SoC की anatomy सिर्फ performance blocks से पूरी नहीं होती। Snapdragon 7s Gen 3 में Trusted Execution Environment (TEE), Trust Management Engine, platform security foundations और Qualcomm Type-1 Hypervisor जैसी security technologies मौजूद हैं।

इनका काम user को सीधे दिखाई नहीं देता, लेकिन secure processing, protected environments और sensitive operations के लिए ये layers महत्वपूर्ण हैं। Modern smartphone में banking credentials, biometric information, authentication keys और private data जैसे workloads होते हैं — इसलिए security subsystem भी chip architecture का उतना ही वास्तविक हिस्सा है जितना CPU या GPU।

Charging और power management की एक जरूरी सीमा

Snapdragon 7s Gen 3 Quick Charge 4+ technology को support करता है। लेकिन यहाँ एक common confusion है। SoC में charging technology का support होने का मतलब यह नहीं है कि हर Snapdragon 7s Gen 3 phone एक ही charging speed देगा। Actual charging speed phone के PMIC, battery design, charger, thermal limits और manufacturer implementation पर निर्भर करती है।

इसी तरह Qualcomm का 12% overall power savings वाला figure platform-level comparison है; किसी specific smartphone की battery life उससे सीधे calculate नहीं की जा सकती।

Chip के अंदर physical anatomy कैसी है?

यह हिस्सा interesting है, लेकिन यहाँ speculation करना सही नहीं होगा। Snapdragon 7s Gen 3 एक 4nm mobile SoC है। इसके अंदर CPU, GPU, Hexagon AI processing, Spectra ISP, memory interfaces, connectivity, security और दूसरे system blocks silicon die पर integrated होते हैं।

लेकिन Qualcomm ने public product brief में इसका complete transistor-level floorplan या exact physical die layout publish नहीं किया है। इसलिए anatomy visual में किसी specific block की exact physical position को confirmed fact की तरह दिखाना सही नहीं होगा।

Conceptually इसे इस तरह समझ सकते हैं: Package → Silicon Die → CPU / GPU / Hexagon AI / ISP / Memory Interface / Modem & Connectivity / Security / I/O

यह functional anatomy है, exact photographic floorplan नहीं।

एक camera shot में कितने blocks साथ काम कर सकते हैं?

मान लीजिए phone से low-light photo ली गई। सबसे पहले image sensor raw data capture करता है। Data ISP तक जाता है। Spectra ISP image processing करता है। Face detection या दूसरे machine-learning based tasks के लिए AI acceleration इस्तेमाल हो सकती है। Memory subsystem बीच में data movement संभालता है। CPU overall software pipeline को coordinate करता है।

अगर photo में noise ज्यादा है तो AI-assisted denoising जैसी capability काम कर सकती है। फाइनल photograph इसलिए सिर्फ “200MP ISP” का result नहीं है — यह sensor + ISP + AI + memory + CPU + software tuning का combined output है।

Gaming में picture थोड़ी अलग है

Game शुरू करने पर CPU game logic, operating-system tasks और कई background operations संभालता है। GPU rendered frames तैयार करता है। Memory subsystem textures और game data को feed करता है। Display pipeline final frames को screen तक पहुंचाती है।

इस पूरी process में AI हर frame को generate नहीं कर रहा होता। लेकिन modern games और smartphone features में AI-assisted functions अलग-अलग जगह इस्तेमाल हो सकते हैं। इसलिए Snapdragon 7s Gen 3 का AI engine gaming performance का replacement नहीं है — उसका काम अलग है। Qualcomm का reported up to 40% GPU performance improvement इसी वजह से AI performance से अलग देखना चाहिए।

“s” नाम का मतलब समझना भी जरूरी है

Snapdragon 7s Gen 3 को देखकर इसे Snapdragon 7+ Gen 3 के साथ सीधे बराबर रखना सही नहीं होगा। Qualcomm खुद “s” segment को 7-Series की selected technologies को ज्यादा accessible smartphones तक लाने वाली category के रूप में describe करता है।

इसीलिए 7s Gen 3 का design एक अलग balance पर खड़ा है। इसका target यह नहीं है कि हर specification में 7+ series को पीछे छोड़ दे। इसके बजाय Qualcomm ने CPU, GPU, AI, camera, connectivity और power efficiency के बीच ऐसा package तैयार किया जिसे comparatively affordable devices में इस्तेमाल किया जा सके।

7s Gen 3 में असली बदलाव कहाँ दिखता है?

अगर पूरी chip को एक साथ देखें तो कहानी सिर्फ 2.5GHz CPU की नहीं है। एक तरफ CPU में करीब 20% performance improvement का दावा है। दूसरी तरफ GPU में up to 40% improvement और AI में 30% से ज्यादा improvement बताया गया है। साथ में Qualcomm 12% overall power savings का भी दावा करता है।

Qualcomm ने इसलिए सिर्फ CPU को तेज करने की कोशिश नहीं की। AI को camera और on-device workloads में ज्यादा practical बनाया गया। Sensing Hub जैसे low-power components ने background tasks के लिए अलग रास्ता दिया। ISP ने high-resolution camera और AI-assisted processing को support किया। GPU ने graphics workload संभाला और connectivity blocks ने 5G/Wi-Fi को उसी overall power envelope में चलाने की कोशिश की।

यह पूरा balance ही Snapdragon 7s Gen 3 की असली पहचान है।

आगे चलकर mobile SoCs में यह approach और ज्यादा relevant होती जा रही है। Generative AI, local image editing, voice processing और contextual features बढ़ रहे हैं, लेकिन हर workload के लिए बड़े CPU cores चलाना battery के लिए अच्छा रास्ता नहीं है।

इसलिए आने वाले chips में सवाल सिर्फ यह नहीं रहेगा कि CPU कितना तेज है। सवाल यह भी होगा कि सही काम के लिए chip के अंदर कौन-सा accelerator इस्तेमाल हो रहा है, data कहाँ जा रहा है और वह काम कितनी power में पूरा हो रहा है। Snapdragon 7s Gen 3 इसी बदलाव का एक practical example है।

Source: Qualcomm Snapdragon 7s Gen 3 Mobile Platform Product Brief & Official Product Information.

Android

Qualcomm Snapdragon 8 Gen 2 की Anatomy: अंदर से यह चिप इतनी खास क्यों थी?

Published

3 weeks ago

October 4, 2026

Navi

Snapdragon 8 Gen 2 को देखकर सबसे पहले एक चीज ध्यान खींचती है: इसका CPU 1+4+3 configuration में था। एक Prime core, चार Performance cores और तीन Efficiency cores।

पिछली पीढ़ी के Snapdragon 8 Gen 1 में 1+3+4 arrangement था। यानी Qualcomm ने एक efficiency core हटाकर एक अतिरिक्त performance core लगाया। यही छोटा-सा बदलाव 8 Gen 2 के पूरे CPU design की दिशा बताता है। Qualcomm ने इसी नए arrangement को अपनी नई Kryo CPU architecture का हिस्सा बताया था। लेकिन 8 Gen 2 की कहानी सिर्फ CPU में नहीं है।

**Qualcomm Snapdragon 8 Gen 2 — Chip Anatomy**

इसके अंदर GPU का design बदला, AI को chip के कई हिस्सों में फैलाया गया, camera processing को ज्यादा intelligent बनाया गया और 5G modem तक में AI processing जोड़ी गई। और जब इस chip की physical floorplan को देखा जाता है, तब इसकी anatomy और भी दिलचस्प हो जाती है।

पहले CPU को देख लेते हैं

Snapdragon 8 Gen 2 का CPU Qualcomm Kryo नाम से आया था।

इसके अंदर:

हिस्सा	संख्या	अधिकतम frequency
Prime core	1	3.2 GHz
Performance cores	4	2.8 GHz
Efficiency cores	3	2.0 GHz

Prime core Arm Cortex-X3 technology पर आधारित था। Qualcomm के product brief में यही मूल SM8550-AB configuration दी गई है; अलग platform versions में maximum frequency अलग हो सकती है।

इस arrangement का मतलब सीधा है। अगर फोन को किसी बहुत भारी single-threaded काम में तेजी चाहिए, तो सबसे तेज Prime core सामने आता है।

अगर कई काम एक साथ चल रहे हैं, तो चार performance cores ज्यादा काम संभाल सकते हैं। और जब काम हल्का हो, तो तीन efficiency cores कम power में उसे चला सकते हैं। यानी Qualcomm ने केवल cores की संख्या नहीं बदली थी। उसने यह बदला कि chip अपना available CPU power किस तरह बांटे।

1+4+3 क्यों दिलचस्प था

मान लो फोन में कोई बड़ा app खुल रहा है। उसके साथ background में notifications, network activity और दूसरे छोटे tasks भी चल रहे हैं।

ऐसे में हर काम को सबसे तेज core पर भेजना जरूरी नहीं है। हल्का काम efficiency cores संभाल सकते हैं और ज्यादा demanding काम performance cluster में जा सकता है।

Qualcomm ने 8 Gen 2 के लिए पिछली पीढ़ी की तुलना में CPU performance में सुधार और 40% तक बेहतर power efficiency का दावा किया था। ये Qualcomm के अपने comparison numbers हैं, इसलिए इन्हें universal real-world result नहीं समझना चाहिए।

फिर GPU की बारी आती है

इस पीढ़ी में graphics performance के साथ एक ऐसी चीज आई जो उस समय Android smartphone chips में खास महत्व रखती थी: hardware-accelerated real-time ray tracing।

Ray tracing का काम केवल frame को तेज बनाना नहीं है। इसका इस्तेमाल light, reflection और shadow जैसी चीजों को ज्यादा realistic तरीके से calculate करने में होता है।

Qualcomm ने 8 Gen 2 के Adreno GPU के लिए पिछली पीढ़ी की तुलना में 25% तक faster graphics rendering और 45% बेहतर power efficiency का दावा किया था।

TechInsights की floorplan analysis के अनुसार 8 Gen 2 में पिछली पीढ़ी की तुलना में बड़ा GPU area और कुछ नए logic blocks दिखाई देते हैं। TechInsights ने यह भी अनुमान लगाया कि thermal limits को संभालने के लिए GPU clock को कम रखा गया हो सकता है। यह हिस्सा Qualcomm का official specification नहीं, बल्कि TechInsights की independent analysis है।

यही फर्क है official specification और chip analysis के बीच — एक बताता है कि manufacturer क्या दावा करता है, दूसरा बताता है कि silicon को देखने पर क्या दिखाई देता है।

AI के लिए सिर्फ एक NPU नहीं था

8 Gen 2 के समय smartphone AI को केवल “NPU” कहकर समझाना ठीक नहीं होगा। Qualcomm ने अपनी AI Engine में Kryo CPU, Adreno GPU और Hexagon Processor को एक साथ इस्तेमाल किया।

Hexagon में Tensor Accelerator, Vector Extensions, Scalar Accelerator और Micro Tile Inferencing जैसी technologies थीं। Qualcomm ने इस generation में INT4 support भी जोड़ा था।

Micro Tile Inferencing का उद्देश्य neural-network processing में data को छोटे हिस्सों में संभालना था, जिससे memory traffic और computation को ज्यादा efficiently manage किया जा सके।

Qualcomm ने कुछ AI workloads में पिछली पीढ़ी की तुलना में 4.35 गुना तक AI performance improvement का दावा किया था। यह संख्या specific workloads और MobileBERT जैसे test conditions से जुड़ी थी, इसलिए इसे हर तरह के AI काम की 4.35x speed समझना सही नहीं होगा।

AI camera तक पहुंच गया था

8 Gen 2 में Qualcomm Spectra ISP था, लेकिन camera processing को केवल traditional ISP काम की तरह नहीं रखा गया। यहां Cognitive ISP आया। इसका एक महत्वपूर्ण काम real-time semantic segmentation था। साधारण भाषा में कहें तो camera frame में अलग-अलग चीजों को पहचानकर उनके हिसाब से processing की जा सकती थी।

आसमान, चेहरा, बाल, कपड़े और background जैसी चीजों को एक ही तरीके से process करने के बजाय system scene के अलग हिस्सों के लिए अलग processing कर सकता था।

Qualcomm ने 18-bit triple Cognitive ISPs और 3.2 gigapixels per second processing capability के साथ 200MP तक single capture support बताया था। इसका मतलब यह नहीं कि हर Snapdragon 8 Gen 2 फोन का camera 200MP पर समान quality देगा — sensor, lens, OEM tuning और software processing भी final photograph में बड़ा फर्क डालते हैं।

Sensing Hub चुपचाप अपना काम करता था

अगर सिर्फ कोई sensor event देखना है, आवाज सुननी है या low-power background sensing करनी है, तो पूरी chip को high-performance state में रखने का कोई फायदा नहीं।

इसी काम के लिए Qualcomm ने Sensing Hub में dual AI processors दिए। यह audio और sensors जैसे low-power workloads संभाल सकता था और Always-Sensing Camera जैसी functionality के साथ भी काम करता था। यह हिस्सा शायद gaming benchmark में नजर नहीं आता, लेकिन battery life के लिए ऐसे low-power blocks महत्वपूर्ण होते हैं।

5G modem भी इसी कहानी का हिस्सा था

Snapdragon 8 Gen 2 के साथ Snapdragon X70 5G Modem-RF System दिया गया था। यह केवल network connection देने वाला block नहीं था। Qualcomm ने X70 में 5G AI Processor और AI-enhanced signal processing जैसी technologies शामिल की थीं।

Qualcomm के अनुसार platform की peak download speed 10 Gbps तक और upload speed 3.5 Gbps तक थी। लेकिन वास्तविक speed हमेशा इतनी नहीं होगी — network, carrier, spectrum, signal strength और device implementation पर actual result निर्भर करता है।

इसके साथ FastConnect 7800 connectivity system था, जिसमें Wi-Fi 7 और High Band Simultaneous Multi-Link जैसी capabilities शामिल थीं।

Package के अंदर सिलिकॉन कैसे बंटा है

Snapdragon 8 Gen 2 को TSMC के 4nm process पर बनाया गया था। लेकिन केवल 4nm देखकर chip की physical anatomy समझना मुश्किल है।

TechInsights ने Qualcomm SM8550 Snapdragon 8 Gen 2 का digital floorplan analysis किया था। इस analysis में package और die photographs, X-ray, SEM images और die के अलग-अलग functional blocks की पहचान शामिल थी। यानी बाहर से दिखने वाली black package के अंदर एक single flat “processor” नहीं बैठा है।

वहां अलग-अलग functions के लिए silicon area बांटा गया है — CPU cluster एक जगह है, GPU का अपना बड़ा हिस्सा है, AI और दूसरे accelerators के blocks हैं, memory interfaces हैं, और बाकी connectivity तथा system functions के लिए भी circuitry मौजूद है।

Exact internal implementation का हर हिस्सा public नहीं है। Qualcomm अपने complete floorplan और हर block की detailed internal architecture प्रकाशित नहीं करता, इसलिए anatomy image में जहां public evidence उपलब्ध नहीं है, वहां exact transistor-level structure का दावा करना सही नहीं होगा।

Memory और storage को अलग समझना जरूरी है

8 Gen 2 platform LPDDR5X memory और UFS 4.0 storage को support करता था।

दोनों का काम अलग है। RAM में operating system और चल रहे applications का data रहता है। Storage में apps, photos, videos और बाकी files लंबे समय के लिए रहती हैं।

इसलिए UFS 4.0 तेज होने का मतलब यह नहीं कि फोन की RAM भी उसी चीज को करती है। CPU, GPU और AI accelerators जिस data पर काम कर रहे हैं, उसके लिए memory bandwidth महत्वपूर्ण रहती है।

8 Gen 2 में gaming सिर्फ GPU का काम नहीं था

CPU game logic और दूसरे calculations संभालता है। Memory लगातार data उपलब्ध कराती है। GPU rendering करता है। Display system तैयार frames को screen तक पहुंचाता है। और अगर game में network multiplayer है तो modem और connectivity system भी अपना हिस्सा निभाते हैं।

8 Gen 2 में hardware ray tracing और Game Post Processing Accelerator जैसे dedicated graphics features भी थे। Qualcomm के अनुसार Game Post Processing Accelerator bloom, depth of field और motion blur जैसे effects को accelerate कर सकता था।

इसलिए किसी Snapdragon chip की gaming performance को सिर्फ “GPU कितना तेज है” से समझना अधूरा है।

इस chip की असली खासियत कहां थी

Snapdragon 8 Gen 2 को खास बनाने वाली चीज कोई एक अकेला block नहीं था।

CPU में 1+4+3 arrangement ने Qualcomm को performance और efficiency के बीच अलग balance दिया।
Adreno GPU में ray tracing और नए graphics blocks आए।
Hexagon और बाकी AI hardware ने AI processing को chip के कई हिस्सों तक फैलाया।
Cognitive ISP ने camera processing को scene-aware बनाया।
Sensing Hub ने low-power AI और sensing को अलग रास्ता दिया।
X70 ने connectivity side पर भी AI processing जोड़ी।

इन सबको एक ही 4nm mobile platform में साथ रखना ही इसकी बड़ी architectural कहानी थी।

Snapdragon 8 Gen 2 की Anatomy एक नजर में

हिस्सा	Snapdragon 8 Gen 2 में	मुख्य काम
CPU	8 cores, 1+4+3	General computing
Prime core	Cortex-X3 technology	सबसे demanding CPU tasks
Performance cores	4	भारी multi-core workloads
Efficiency cores	3	कम power वाले tasks
GPU	Adreno	Graphics और parallel workloads
Ray tracing	Hardware accelerated	Real-time lighting और reflections
AI	Hexagon + CPU + GPU	On-device AI processing
Sensing Hub	Dual AI processors	Low-power sensing और audio
ISP	18-bit triple Cognitive ISP	Camera और image processing
Modem	Snapdragon X70	5G connectivity
Wi-Fi	FastConnect 7800	Wi-Fi 7 और wireless connectivity
Memory	LPDDR5X	Working data
Storage	UFS 4.0	Long-term data storage
Manufacturing	TSMC 4nm	Silicon fabrication

Snapdragon 8 Gen 2 को केवल उस दौर का एक तेज Android processor कहना इसकी anatomy को छोटा कर देता है। इस chip में Qualcomm ने CPU layout से लेकर GPU, AI, camera, sensing और connectivity तक कई हिस्सों को नए तरीके से जोड़ा था।

सबसे दिलचस्प बदलाव शायद यह था कि AI को किसी एक block में बंद रखने के बजाय पूरे platform में फैलाया गया। और CPU में 1+4+3 arrangement ने यह साफ कर दिया था कि Qualcomm सिर्फ ज्यादा cores जोड़ने की कोशिश नहीं कर रहा था। वह यह तय कर रहा था कि कौन-सा काम किस तरह के core पर और कितनी power में होना चाहिए।

Source: Official Qualcomm Snapdragon 8 Gen 2 Specifications & Press Release, TechInsights SM8550 Digital Floorplan & GPU Area Analysis.
